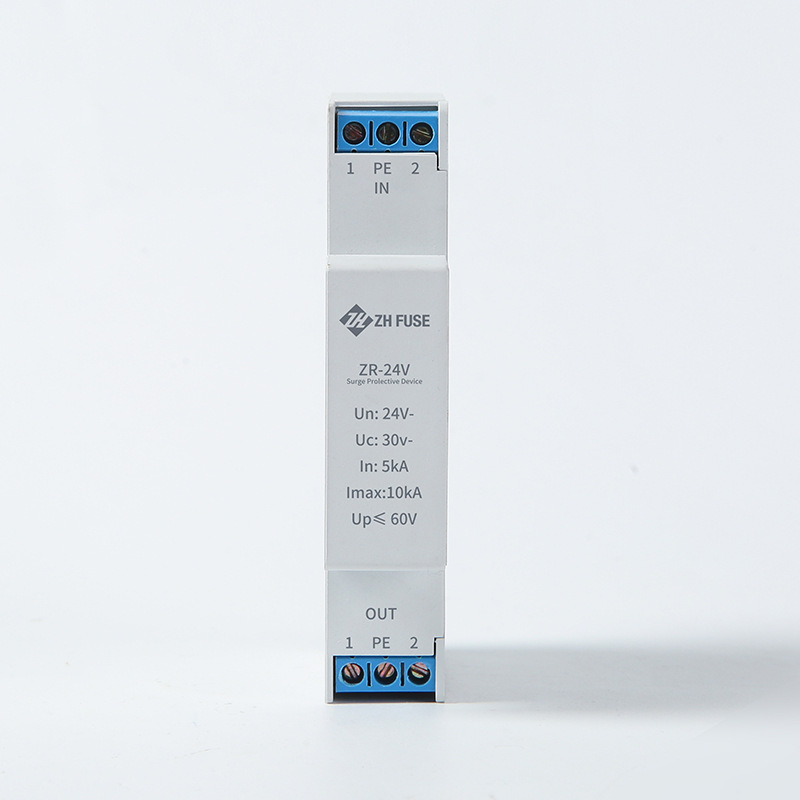

24 V DC signaaliylijännitesuoja (ZR-24 V)

ZR-24V SPD on suunniteltu suojaamaan 24 V DC signaali- ja ohjauspiirejä salaman induktion, sähköstaattisen purkauksen tai verkon kytkentätoimintojen aiheuttamilta ohimeneviltä ylijännitteiltä. Siinä on älykäs suojausrakenne, joka kiinnittää nopeasti ylijännitejännitteet ≤60 V:iin säilyttäen samalla erittäin pienen välityshäviön signaalin eheyden säilyttämiseksi korkean lähetyksen sovelluksissa.

Ohut, modulaarinen DIN-kiskon muotoinen SPD on helppo asentaa ohjauskaappiin ja integroituu saumattomasti 24 V DC -järjestelmiin (esim. RS485, analogiset anturit, PLC I/O ja turvalaitteet). Sen vankka rakenne varmistaa vakaan suorituskyvyn toistuvissa ylijännitetapahtumissa, ja selkeä liitinmerkintä (IN/OUT/PE) helpottaa johdotusta ja huoltoa. Teollisuus- ja rakennusautomaatiojärjestelmien tärkeänä komponenttina se toimii pienjännitesignaalipiirien suojakerroksena, joka estää laitteiden seisokit ja komponenttivian.

Tärkeimmät ominaisuudet

· 24 V DC:n erikoissuojaus: Optimoitu 24 V DC:n pienjännitteisille signaali- ja ohjauspiireille, joiden jatkuva käyttöjännite (Uc) on enintään 30 V.

· Vahva ylijännitekapasiteetti: Nimellinen purkausvirta (In) 5 kA ja suurin ylijännitevirta (Imax) 10 kA, pystyy käsittelemään toistuvia salama- ja ylijännitetapahtumia.

· Tarkka jännitteen kiinnitys: Rajoittaa jäännösjännitteen (Up) arvoon ≤60 V, mikä varmistaa, että herkät elektroniset komponentit suojataan ylijännitevaurioilta.

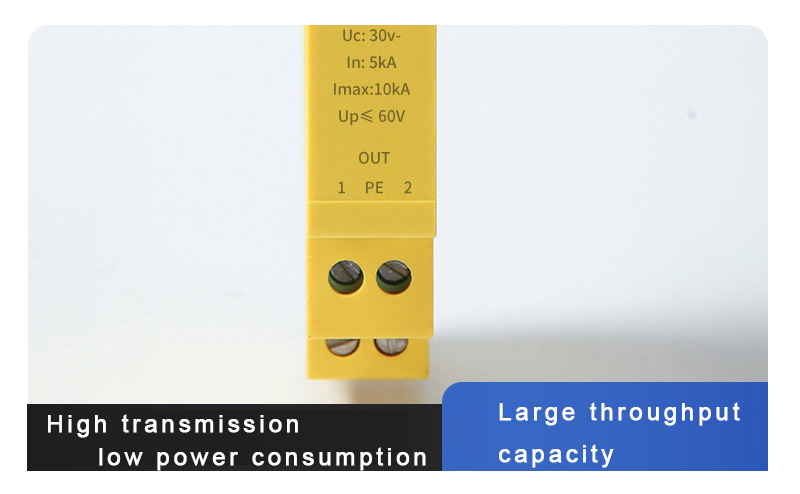

· Suuri lähetys ja pieni häviö: Erittäin pieni lisäyshäviö, joka säilyttää signaalin eheyden nopeaa tiedonsiirtoa ja ohjausta varten.

· Älykäs suojaus: Nopea reagointi ohimeneviin ylijännitteisiin, vakaa suorituskyky ja ei vaikutusta normaaliin piirin toimintaan.

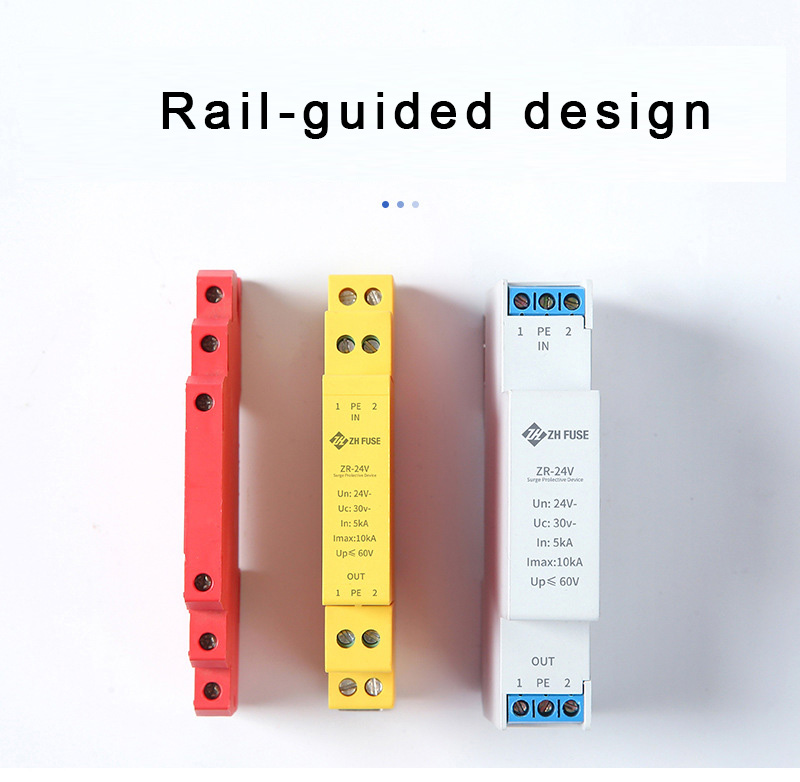

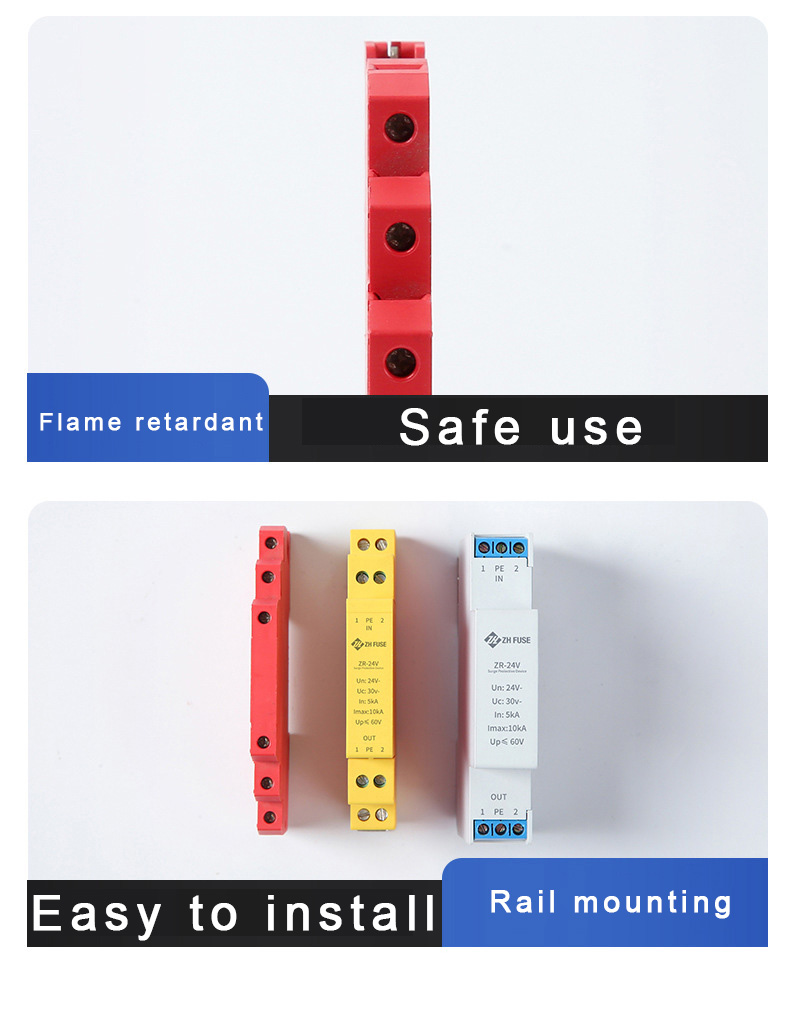

· Kompakti DIN-kiskokiinnitys: Ohut, modulaarinen kotelo helpottaa asennusta ohjauskaappiin, mikä säästää tilaa ja yksinkertaistaa järjestelmän integrointia.

· Selkeä johdotuksen tunnistus: Standardoidut IN/OUT/PE-liittimet nopeaan ja virheetöntä asennusta varten.

· Teollisuusautomaatio: Suojaa PLC:itä, DCS-järjestelmiä, 24 V DC-antureita ja I/O-moduuleja ylijännitevaurioilta.

· Rakennuksen valvontajärjestelmät: Suojaa kulunvalvonta-, palohälytys- ja LVI-ohjauspiirit.

· Turvallisuus ja valvonta: Suojaa 24 V DC CCTV-kamerat, kulunvalvontalukijat ja hälytysjärjestelmät.

· Instrumentointi ja mittaus: Suojaa paine-, lämpötila- ja virtausantureita 24 V DC signaaliliitännöillä.

· Televiestintä- ja tietoverkot: Suojaa 24 V DC -viestintälinjat ja sarjaporttilaitteet (esim. RS485/RS232).

· Uusiutuvat energiajärjestelmät: Täydentää aurinko- ja tuulivoiman valvontajärjestelmiä 24 V DC signaalisuojauksella.
