Miksi aurinkopaneelisi turvallisuus riippuu oikean aurinkosähkön tasavirtasulakkeen valinnasta

2025-11-18 0 Jätä minulle viesti

Riippumatta siitä, mihin aurinkovoimalaan astut sisään, minkä kaupallisen invertterikaapin avaat tai minkä talon katolla sijaitsevan aurinkosähköjärjestelmän tarkastat, löydät usein huomiotta jätetyn mutta ratkaisevan osan:Aurinkosähköinen tasavirtasulake. SopimatonAurinkosähköinen tasavirtasulakeei vain vaaranna turvallisuutta, vaan myös aiheuttaa merkittäviä taloudellisia menetyksiä. Mikä tekee tästä pienestä laitteesta niin välttämättömän? Miksi asiantuntijat valitsevat jatkuvasti?Zhenghaosulakkeet? Paljastetaan sen mysteerit yhdessä.

Ainutlaatuisia haasteita

Toisin kuin kodissasi käyttämäsi vaihtovirta (AC), aurinkopaneelit tuottavat tasavirtaa (DC). Tällä DC:llä on ainutlaatuisia ja mahdollisesti vaarallisia ominaisuuksia:

1. Jatkuva jännite ja suuri virta: Erityisesti voimakkaassa auringonvalossa DC-piirit toimivat lähellä maksimijännitettä. Toisin kuin AC, oikosulku ei katoa seuraavassa nollapisteessä; muodostuva kaari voi kestää paljon pidempään ja tuottaa lämpötiloja, jotka ovat riittävät sulattamaan metallia ja aiheuttamaan tulipalon.

2. Alhainen impedanssi: Aurinkopaneelien sisäinen vastus on erittäin alhainen. Kun oikosulku tapahtuu, syntyy valtava aaltovirta lähes välittömästi. Ilman nopeaa reagointisuojaa kaapelit ja liittimet voivat palaa välittömästi loppuun.

3. Monimutkaiset järjestelmät: Sarjaan kytketyt aurinkopaneelit tuottavat korkeita jännitteitä (tyypillisesti 600 V, 1000 V tai 1500 V DC). Kunkin paneelin tai ryhmän suojaaminen edellyttää koordinoituja, luotettavia ja korkeajännitteisiä sulakkeita yhdistäjäkotelossa.

Juuri tästä syystä tavalliset AC-sulakkeet eivät voi suojata DC-aurinkopiirejä turvallisesti; niistä puuttuu erityinen rakenne, jota tarvitaan jatkuvan korkeajännitteisen tasavirtakaaren tehokkaaseen sammuttamiseen. VainAurinkosähköiset DC-sulakkeeterityisesti aurinkosähkön tuotantoon suunnitelluilla laitteistoilla on tämän tehtävän suorittamiseen vaadittava tekninen suunnittelu ja tiukka testaus.

Aurinkosähköisen tasavirtasulakkeen tarkoitus

Päätarkoitusaurinkosähköiset tasavirtasulakkeeton yksinkertainen: eristää viat ennen kuin katastrofi iskee. Erityisesti ne suojaavat kahdelta keskeiseltä riskiltä:

1. Oikosulku: Oikosulut, jotka aiheutuvat linjavauriosta, liitäntähäiriöistä, kosteuden tunkeutumisesta, jyrsijävaurioista, komponenttivioista tai virheellisestä asennuksesta, luovat matalan resistanssin polun, mikä johtaa suureen, hallitsemattomaan virtapiikkiin. Aurinkosähköiset tasavirtasulakkeet havaitsevat välittömästi tämän ylikuormituksen ja sulattavat sisäiset osansa, katkaisemalla piirin turvallisesti ja estäen vauriot ylävirtaan (paneelit, invertterit) ja alavirtaan (sulaneet johdot, tulipalot).

2. Käänteinen virta: Kun merkkijono suuressa rinnakkaisjärjestelmässä epäonnistuu, käänteinen virta voi tapahtua. Viallinen paneeli toimii virran vaimentajana, jolloin normaalit piirit työntävät virtaa taaksepäin viallisen paneelin läpi. Tämä käänteinen virta voi aiheuttaa ylikuumenemista ja pysyviä vaurioita vahingoittuneelle paneelille. Aurinkosähköisten tasavirtasulakkeiden strateginen asennus toimii kuin yksisuuntainen venttiili, joka estää tämän käänteisen virran ja estää vaurioita.

Aurinkosähköinen tasavirtasulake ovat tärkeitä suojalaitteita aurinkosähköjärjestelmissä:

Aurinkosähköisten tasavirtasulakkeiden kriittiset sijoituskohdat	Suojaa vastaan	Seuraus ilman suojaa
Yhdistelmälaatikon tulot	Yhdistimeen syöttävien yksittäisten paneelijonojen ylivirta.	Vika yhdessä merkkijonossa vetää tuhoavan virran kaikista rinnakkaisista jonoista, mahdollisesti paistavista kaapeleista, liittimistä, koko laatikosta.
Sarjan merkkijonojen lähtö	Käänteinen virta, joka virtaa takaisin vialliseen merkkijonoon (kuten yllä on kuvattu).	Ylikuumeneminen ja pysyvät vauriot viallisen nauhan paneeleissa. Merkittävä tehohäviö.
String Combiners & Central Invertterien välillä	Suuret oikosulut suurempia syöttökaapeleita pitkin tai ennen invertterin tasavirtatuloa.	Katastrofaalinen valokaaripalon vaara suojaamattomissa DC-pääjoissa; ylittää invertterin tasavirtasuojan.
Sisällä DC-DC-muuntimet/optimoijat	Tehonmuuntoyksikön sisäisiä vikoja.	Vauriot leviävät muuntimen ulkopuolelle ja voivat vaikuttaa muihin komponentteihin tai piireihin. Tulipalon vaara.
Akkusarjat DC-kytkettävissä järjestelmissä	Oikosulkuja suurikapasiteettisissa, paljon energiaa käyttävissä akkupankeissa.	Hallitsematon purkautuminen, joka johtaa mahdolliseen lämpökarkaamiseen, tulipaloon tai räjähdykseen.

1. AC-järjestelmäni käyttää tavallisia sulakkeita, miksi en voi käyttää näitä sulakkeita aurinkopaneeleideni suojaamiseen suoraan?

Ei todellakaan. Vakiovaihtovirtasulakkeet on testattu vain vaihtovirtapiireille. Tasavirtakaarien sammuttamisen fysiikka (etenkin aurinkosähköissä yleisillä suurilla jännitteillä) on paljon monimutkaisempi. Vaihtovirtakaaret sammuvat jännitteen nollapisteessä 100-120 kertaa sekunnissa. Tasavirtakaareilla ei kuitenkaan ole tätä sammutuspistettä; ne palavat edelleen kiivaasti, mikä johtaa ylikuumenemiseen, räjähdyksiin ja jopa tulipaloihin. Aurinkosähköiset tasavirtasulakkeet on sertifioitu, ja ne on erityisesti suunniteltu ainutlaatuisilla valokaaren sammutuskammioilla ja materiaaleilla keskeyttämään turvallisesti jatkuvat korkeajännitteiset tasavirtakaaret millisekuntien sisällä.

2. Mistä tiedän, mikä ampeeriluokka minun pitäisi valita aurinkosähkön tasavirtasulakkeelleni?

Sulakkeen erittely on määritettävä sen suojaaman tietyn piirivirran perusteella. Tämä vaatii laskelmia: Määritä merkkijonon/paneelin oikosulkuvirta (Isc): Etsi Standard Test Conditions (STC) -kohdasta paneelin tai merkkijonon suurin Isc-arvo.

Turvamarginaalin käyttäminen: Paras käytäntö suosittelee, että sulakkeen nimellisarvot asetetaan 125–150 prosenttiin Isc:stä (keskeyttävä virranjako). (Jos esimerkiksi merkkijonon Isc on 10A, sulakkeen tulee olla 12A tai 15A). Tämä tarjoaa marginaalin normaalin käyttövirran vaihteluille ja varmistaa samalla, että se kestää vikavirtoja, jotka ylittävät selvästi normaalin käyttövirran. Katso aina asennuskäsikirja, kansalliset sähkömääräykset (NEC, IEC) ja loppupään laitteiden tekniset tiedot (yhdistysrasiat, invertterit) – ne määrittelevät yleensä vaaditut sulakkeiden arvot. Aliarvostetut sulakkeet voivat johtaa vääriin iskuihin, kun taas yliarvostetut sulakkeet ovat vaarallisia ja rikkovat vaatimuksia.

3. Sulake palasi. Mitkä ovat yleisimmät syyt?

Palanut sulake osoittaa, että se on suorittanut kriittisen toimintonsa. Yleisiä syitä ovat: Oikosulkuviat: vaurioitunut kaapelin eristys, löysät liittimet, jotka aiheuttavat kipinöintiä, liittimen eristyshäiriö, johdotuksen tai laitteen fyysiset vauriot ja sisäisten komponenttien vika.

Vakava ylikuormitus: Virta ylittää jatkuvasti ja merkittävästi sulakkeen nimellisvirran (tämä on harvinaisempaa kuin oikosulku, mutta voi tapahtua, jos johdotus tai komponentti on vakavasti alimitoitettu; piirin suojalaitteen tulee kuitenkin laukea ensin).

Virheellinen puhallus: Vaikka korkealaatuisten sulakkeiden virheellinen puhallus on harvinaista, se voi tapahtua, jos sulakkeen tekniset tiedot ovat hieman poikkeavat, suorituskyky heikkenee ikääntymisen/äärimmäisten ympäristöjen vuoksi, huonot liitännät aiheuttavat sulakkeenpitimen liittimien ylikuumenemista tai jos niissä on valmistusvirheitä.

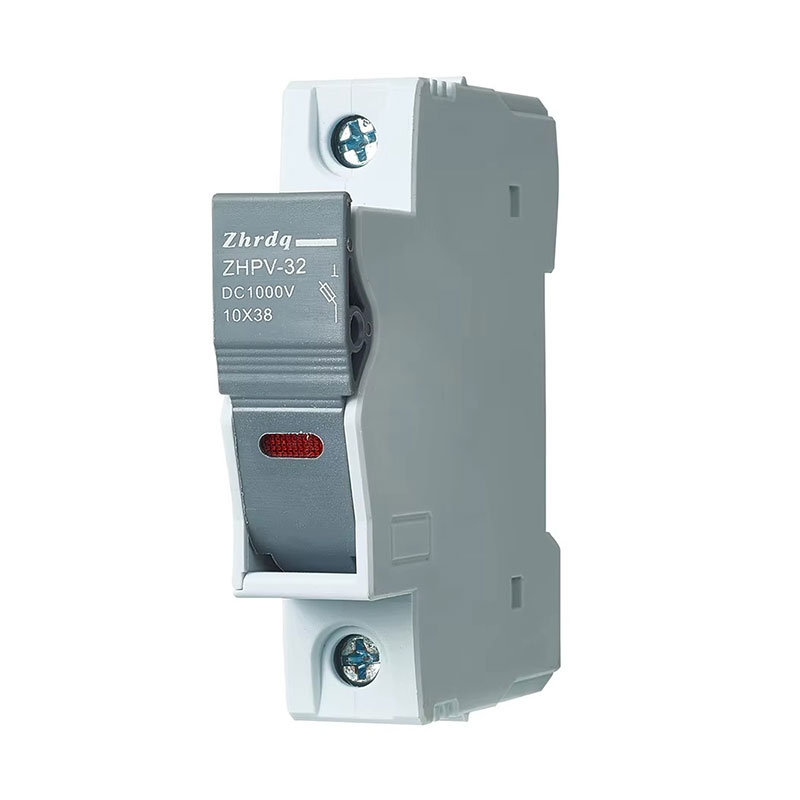

Photovoltaic DC Fuse

Aurinkopaneelisi saattaa toimia hetken ilman oikean kokoista ja sertifioituaaurinkosähköiset tasavirtasulakkeet, mutta "toiminta" tarkoittaa muutakin kuin vain sähkön tuotantoa; se tarkoittaa luotettavaa ja turvallista toimintaa vuosikymmeniä eteenpäin. Jokainen yhdistelmälaatikko ja jokainen kaapelisarja voi olla vikapiste, joka voi toimia väärin tietyissä olosuhteissa. Huonolaatuisten sulakkeiden käyttäminen tai suojauksen ohittaminen ei ole oikotie, vaan pikemminkin kohtuuton riski teknikolle, omaisuudelle ja sijoituksellesi.

Zhenghao sulakkeetedustavat teknistä turvallisuutta. Ne on valmistettu tiukkojen standardien mukaan ja testattu ankarissa globaaleissa ympäristöissä, ja ne tarjoavat kriittisen nopean vasteen, korkean katkaisukapasiteetin suojan, jota nykyaikaiset aurinkosähköjärjestelmät vaativat.
