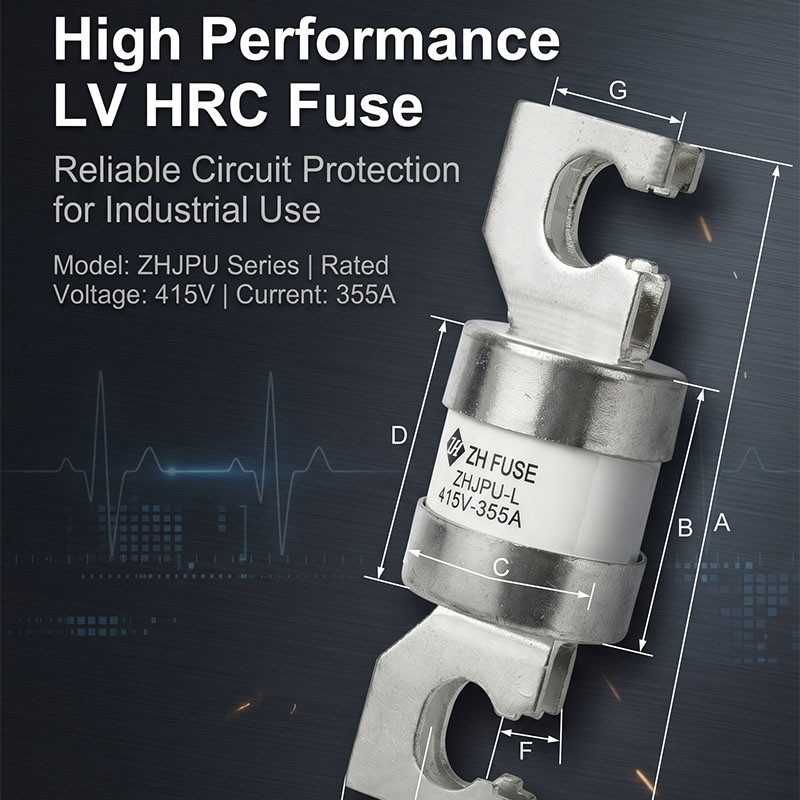

Mitä turvallisuus- ja suorituskykyetuja IEC 60269 415 V:n suurvirtasulake toimittaa teollisuuden virranjakelujärjestelmiin?

1. IEC 60269 suurvirtasulaketuotteiden ydinrakenne ja standardimääritelmä

IEC 60269 muodostaa maailmanlaajuisen yhtenäisen standardikehyksen pienjännitteisille korkean katkaisukyvyn sulakkeille, ja se määrittelee tiukat säännöt nimellisjännitteelle, virrankestolle, aikavirtaominaisuuksille, mekaaniselle rakenteelle ja turvallisuustestausstandardeille. Teollisissa 415 V:n kolmivaiheisissa jakeluverkoissa suurvirtasulakelinkkien on täytettävä sekä ylikuormitus-hitaiden iskujen että hetkellisten oikosulkujen keskeytysvaatimukset kalliiden myötävirtalaitteiden suojaamiseksi.

Perinteisissä muovikuorisissa sulakkeissa on ilmeisiä vikoja korkeavirtaisissa teollisuusympäristöissä, mukaan lukien riittämätön lämmönkestävyys, löysät liittimet ja rajoitettu katkaisukyky. Tämän tuotteen käyttämä pultattu keraaminen rakenne ratkaisee nämä kipukohdat integroidun korkean lämpötilan kestävän kotelon ja hopeoitujen kuparisten liitosliittimien avulla. Standardoituna suojakomponenttina, joka on suunniteltu raskaan teollisuuden pienjännitepiireihin,IEC 60269 415 V suurvirtasulakeyhdistää mittatoleranssin ja sähköisen suorituskyvyn indikaattorit saavuttaakseen projektien välisen vaihdettavuuden suunnittelun integraattoreille.

1.1 Kaksi toiminnallista suunnittelumoduulia

• Keraaminen eristyskotelomoduuli: Korkea alumiinioksidikeraaminen materiaali estää valokaaren laajenemisen vian keskeytyksen aikana, ja sillä on erinomainen lämpöstabiilisuus, jotta vältetään kuoren muodonmuutos pitkäaikaisessa nimellisvirtakuormituksessa.
• Pultilla kytketty johtava liitinmoduuli: Hopeapinnoitus vähentää kosketusresistanssia sulakkeen linkin ja virtakiskon välillä ohjaten lämpötilan nousua liitäntäpisteissä standardirajoissa jopa jatkuvassa suurvirtakäytössä.
• Sisäinen sulakeelementtimoduuli: Kalibroitu metallisula vastaa gG/gL ominaiskäyrää, jolloin saavutetaan asteittainen suojakoordinaatio ylä- ja loppuvirtapiirin suojalaitteiden kanssa.

1.2 IEC 60269 -standardin mukaisuuden arvo

Tuotteita, jotka läpäisevät IEC 60269 -tyyppitestauksen täysin, voidaan ottaa käyttöön teollisuusprojekteissa Euroopan, Kaakkois-Aasian ja Australian markkinoilla ilman toistuvaa turvallisuussertifikaattia. Standardi pakottaa tiukat oikosulkukatkaisu- ja mekaaniset tärinätestit piilotettujen riskien, kuten valokaaren vuotamisen, kuoren halkeilun ja ennenaikaisen sulamisen poistamiseksi normaalilla käyttövirralla. Rajat ylittäviä laiteprojekteja käsitteleville hankintatiimeille yhtenäinen standardien noudattaminen yksinkertaistaa huomattavasti komponenttien hyväksymis- ja hyväksymisprosesseja.

2. Täytä teknisten standardien parametritaulukko

Sähkösuunnittelu ja -hankinnat perustuvat selkeisiin standardoituihin parametreihin piirien sovituksen ja mallin valinnan suorittamiseksi. Tämä sarja kattaa nimellisvirta-alueet 200 A - 400 A 415 V AC käyttöjännitteellä, ja siinä on yhtenäiset mekaaniset ja sähköiset indikaattorit, jotka vähentävät toistuvien parametrien vertailun työmäärää projektin suunnittelun aikana. Alla oleva taulukko lajittelee kaikki ZHJPU-L-mallilinjaan sovellettavat kiinteät keskeiset tekniset tiedot.

2.1 Mallin valintalogiikka eri piirikuormituksille

• Kevyen teollisuuden jakeluhaarat (200A ~ 280A): Soveltuu pienille tehtaan apulaitteille, valaistuksen jakelukaapeille ja pienitehoisille ohjauspaneeleille tasaisella tasaisella kuormituksella.
• Keskikokoiset moottorin ohjauspiirit (300A ~ 360A): Sopii keskikokoisiin kolmivaihemoottoreihin, kuljettimen käyttöjärjestelmiin ja yhden muuntajan toisiosuojasilmukoihin.
• Raskaat päävirtapiirit (380A ~ 400A): Käytetään suurten virranjakelukeskusten päävirtakiskosuojauksiin, generaattorien lähtöliittimiin ja raskaiden koneiden päävirtalähdesilmukoihin.

2.2 Yhtenäisen jaetun suunnittelun edut kaikilla nykyisillä luokilla

Jokainen tämän tuotelinjan nykyinen eritelmä säilyttää identtisen keraamisen kotelorakenteen ja pulttiliittimien asettelun. Tämän johdonmukaisen rakenteen ansiosta huoltohenkilöstö voi käyttää samoja asennustyökaluja ja varaosien hallintastandardeja, jolloin vältetään erityinen kiinnitysvalmistelu eri nykyisille laatuluokille. Yhtenäinen hopeoidun liittimen paksuus takaa tasaisen kosketusvastuksen suorituskyvyn koko tuotevalikoimassa, mikä eliminoi lämpötilan nousun poikkeaman, joka johtuu epäyhtenäisistä liittimien mitoista kaapin pitkän aikavälin rinnakkaiskäytössä.

3. Keraaminen kotelo ja hopeoitu päätemateriaalin edut

Materiaalivalinta määrää suoraan suurvirtasulakkeiden pitkän käyttöiän ja käyttöturvallisuuden ankarissa teollisuusympäristöissä. Edullisissa muovikuorisissa sulakkeissa käytetään orgaanisia polymeerimateriaaleja, jotka pehmenevät ja muotoutuvat jatkuvassa korkeassa lämpötilassa, kun taas paljaat kupariliittimet hapettuvat nopeasti kosteissa tai pölyisissä työpajoissa, mikä lisää kosketusvastusta ja laukaisee epänormaalit ylikuumenemishäiriöt.

Kaksoismateriaalijärjestelmä, jossa on keraaminen kuori ja hopeoidut kupariliittimet, ratkaisevat nämä kestävyysongelmat samanaikaisesti. Erittäin puhdas teollisuuskeramiikka kestää jatkuvaa korkeaa lämpötilaa ilman muodonmuutoksia, ja kupariliittimien hopeoitu kerros eristää ilman hapettumisen ja säilyttää vakaan johtavan suorituskyvyn vuosia. Teollisuuden sähköjärjestelmissä, jotka toimivat 24 tuntia vuorokaudessa, tämä materiaalikokoonpano vähentää huomattavasti säännöllisten komponenttien tarkastus- ja vaihtojaksojen tiheyttä.IEC 60269 415 V suurvirtasulakeottaa käyttöön tämän kypsän komposiittimateriaaliratkaisun sopeutuakseen korkeapölyisiin, korkeaan kosteuteen ja toistuviin lämpötilanvaihteluihin tehdasympäristöihin.

• Keraaminen kotelo: Korkea valokaaren vaimennusteho, estää valokaaren roiskumisen ulospäin oikosulkukatkoksen aikana välttääkseen tulipalon kojeistokaapeissa.
• Hopeoidut kupariliittimet: Alhainen kosketusvastus, minimaalinen lämpötilan nousu täydellä nimelliskuormalla, hapettumisenesto ja korroosionesto rannikko- tai kemiantehtaiden työpajoille.
• Sisäinen täyttökaaren sammutusaine: Imee valokaarienergiaa välittömästi vian leikkaamisen aikana, mikä tukee suurta katkaisukykyä ilman kotelon repeytymistä tai sirpaloitumista.

3.1 Lämpövakauden suorituskyky jatkuvassa käytössä

Täysinimellisvirralla jatkuvassa käytössä tuhansia tunteja keraaminen kotelo säilyttää mittavakauden ilman laajenemista tai halkeilua. Sulattavan elementin tuottama sisäinen lämpö haihtuu tasaisesti keraamisen seinän läpi välttäen paikallisia kuumia kohtia, jotka näkyvät muovisten sulakkeiden kuorissa. Jopa suljetuissa kojeistokaapeissa, joissa on huono luonnollinen ilmanvaihto, sulakelinkin kokonaislämpötilan nousu pysyy IEC 60269 -standardin sallituissa rajoissa, mikä eliminoi liiallisen paikallisen lämmön kertymisen aiheuttaman viereisen virtakiskoeristeen vanhenemisen riskin.

4. gG/gL-suojauksen ominaisuus ja vikahäiriöiden suorituskyky

gG ja gL edustavat IEC 60269:n määrittelemiä yleisiä täyden valikoiman suojausominaisuuksia, jotka kattavat kaksi suurta vikatyyppiä, jotka uhkaavat teollisuuden virtapiirejä: lievä pitkäaikainen ylikuormitus ja hetkellinen vakava oikosulku. Monet huonolaatuiset teollisuussulakkeet tukevat vain yksityyppistä suojausta, jotka joko sulavat liian helposti moottorin käynnistysylijännitevirran vaikutuksesta tai eivät katkaise suurta oikosulkuvirtaa riittävän nopeasti.

4.1 Ylikuormitushidastussuojalogiikka (gL-ominaisuus)

Kun piireihin kohdistuu lievä ylikuormitusvirta 1,3-5 kertaa nimelliskäyttövirta, sulakeelementti sulaa vähitellen viivästetyllä toiminnalla. Tämä viive estää väärän sulakkeen palamisen moottorin normaalin käynnistyksen aikana, kondensaattorin latautumisen ja laitteiden transienttivirtapiikkejä, mutta silti katkaisee tehon, jos ylikuormitus jatkuu tietyn ajan, jotta vältetään kaapelin eristeen vanheneminen ja laitteiden ylikuumenemisvauriot.

4.2 Välitön oikosulkusuojauslogiikka (gG-ominaisuus)

Kun vakava oikosulkuvirta syntyy kaapelin oikosulkusta, laitteen sisäisestä rikkoutumisesta tai kiskotörmäyksestä, sisäinen sula höyrystyy välittömästi muodostaen avoimen piirin mikrosekunnissa. Keraaminen kuori ja valokaaren sammuttava täyteaine tukahduttavat sähkökaaret tehokkaasti eristäen vikaosan turvallisesti ilman valokaaren vaurioita ympäröiville kojeiston osille. Suuri katkaisukyky varmistaa, että sulake voi sammuttaa äärimmäisen vikavirran ilman rakenteellisia murtumia tai johtavan materiaalin roiskeita.

4.3 Valikoiva koordinointi ylävirran ja alavirran suojauslaitteiden kanssa

• Yhteensopiva miniatyyrikatkaisijoiden, valettujen koteloiden katkaisijoiden ja jatkolaitteiden kontaktorien muodostamiseksi asteittaisen suojauksen koordinaation muodostamiseksi.
• Aika-virtakäyrän suunnittelu varmistaa, että vain vikahaaran sulake sulaa osittaisissa piirivioissa, jolloin vältetään koko järjestelmän sähkökatkos koko jakelukaapilta.
• Yhteensopiva muuntajan ja generaattorin ensisijaisen suojauksen koordinointivaatimusten kanssa keskisuurille ja suurille teollisuuden tehonsyöttöjärjestelmille.

5. Universal Industrial Application Matching skenaariot

Standardoitu 415 V:n kolmivaiheinen virranjakelu kattaa lähes kaikki tehdas-, energia- ja raskaan koneteollisuuden alat maailmanlaajuisesti, ja suurvirtapulttisulake mukautuu näiden järjestelmien jokaiseen ydinvirran suojauslinkkiin. Hankintatiimit, jotka hallinnoivat usean toimialan projektisalkkuja, hyötyvät yhden komponentin mallista, joka täyttää useita laitteiden suojausvaatimuksia ja yhdistää varaosavaraston ja huoltokoulutuksen standardit eri projektikohteissa.

• Teollisuuden sähkönjakelupaneelit ja pääkytkinlaitteet: Käytetään ensisijaisena ylivirtasuojana kaapin tulokiskoille, eristämällä oikosulkuviat koko kaapin johdotusrakenteen suojaamiseksi.
• Moottorin ohjauskeskukset: Suojaa kuljettimien, murskaimien, pumppujen ja puhaltimien kolmivaiheisia käyttömoottoreita käämien palamiselta, joka johtuu lukitun roottorin ylikuormituksesta tai liittimen oikosulusta.
• Generaattorin ja muuntajan apupiirit: Asennettu generaattorisarjojen lähtöliittimiin ja jakelumuuntajien pienjännitepuolelle estämään vikavirran leviäminen ylävirran voimalaitteisiin.
• Raskaat koneet ja rakennuslaitteet: Sovelletaan suurten nostureiden, sekoituslaitteiden ja kaivosten kuljetuskoneiden päävirtaan, jotka toimivat vaihtelevissa raskaissa kuormissa.
• Kemialliset ja ympäristönsuojelun sähköiset kytkinlaitteet: Keraaminen eristysrakenne kestää syövyttävää kaasua ja kosteutta eroosiota kemiantehtaiden valvontahuoneissa ja jätevedenkäsittelylaitteiden kaapeissa.

6. Asennusohjeet ja päivittäisen käytön huoltosäännöt

Oikea pulttiasennus ja rutiinihuolto pidentää suoraan sulakelinkkien huoltojaksoa ja välttää virheellisen asennuksen tai laiminlyödyn tarkastuksen aiheuttamat piilotetut turvallisuusriskit. Kaikki käyttösäännöt noudattavat IEC 60269 -apukäyttöspesifikaatioita, jotka sopivat paikan päällä olevalle sähköhuoltohenkilöstölle ilman monimutkaista ammattikoulutusta.

6.1 Vakiopultti-asennustiedot

• Puhdista kaikki virtakiskojen kosketuspinnat ennen asennusta poistaaksesi kosketusvastusta lisäävät oksidikerrokset ja pölyhiukkaset.
• Kiristä kiinnityspultit kalibroiduilla momenttiavaimilla välttääksesi löysät liittimet, jotka aiheuttavat ylikuumenevia kuumia kohtia.
• Säilytä pystysuora ja vaakasuora asennustila jokaisen sulakkeen linkin ympärillä varmistaaksesi luonnollisen ilman konvektion lämmön haihtumisen ilman kaapin johdotuksen estämistä.
• Kohdista hopeoidut liitinpinnat kokonaan kuparikiskon tasoihin välttääksesi pistekosketuksen ja paikallisen ylikuumenemisvaaran.

6.2 Säännölliset tarkastus- ja huoltostandardit

Neljännesvuosittaisten sähkökaappien tarkastusten aikana huoltohenkilöstön tulee tarkastaa silmämääräisesti, ettei sulakeliittimissä ole värimuutoksia (merkki epänormaalista lämpötilan noususta). Sulakelinkki, jossa näkyy kuoren värimuutoksia, terminaalin hapettumista tai vähäistä muodonmuutosta, on vaihdettava välittömästi, vaikka vika ei sulaisikaan. Oikosulkuvian keskeytyksen jälkeen koko sulakelinkki on vaihdettava kokonaan osittaisen korjauksen sijaan, koska sisäinen sulatus- ja kaarensammutustäyte menettää alkuperäisen suojaustehonsa aktivoinnin jälkeen.

Varastoinnin hallinta edellyttää varasulakelinkkien sijoittamista kuiviin, pölyttömiin varastoympäristöihin hopeoitujen päätteiden hapettumisen estämiseksi ennen asennusta. Pitkäaikaisten varastokomponenttien tulee suorittaa visuaalinen ulkonäkötarkastus ennen toimitusta rakennustyömaille, jotta voidaan suodattaa tuotteet, joissa on pintanaarmuja tai keraamisten kuoren halkeamia.
